這篇VAIO TT換SSD拆機教學文
由01論壇的趙大所提供
因為以後機子升級我會用到
所以問了一下趙大是否可以轉載在我的部落格上
趙大也很阿殺力的說OK
所以這篇文章就搬過來這邊了
以下內容及圖片由趙大所提供
工欲善其事必先利其器,大小十字,筆刀一支
TT一台

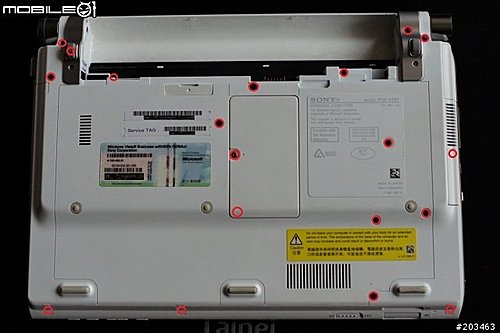

TT美背圖,紅圈都是要拆下的螺絲
小心拆喔,不小心就不美了

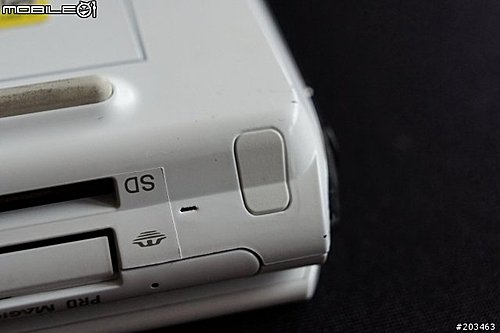

左邊腳墊有隱藏螺絲

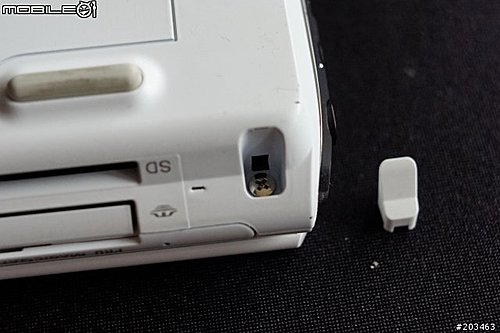

用力拔掉,就看到螺絲了

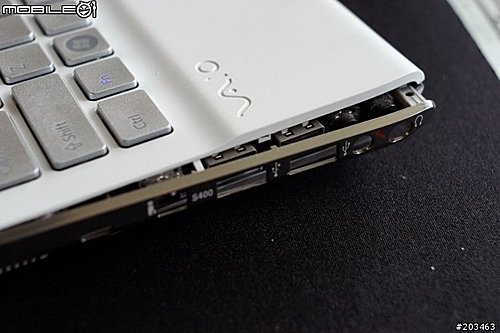

前方三個飾板也有螺絲
用筆刀拉開飾板

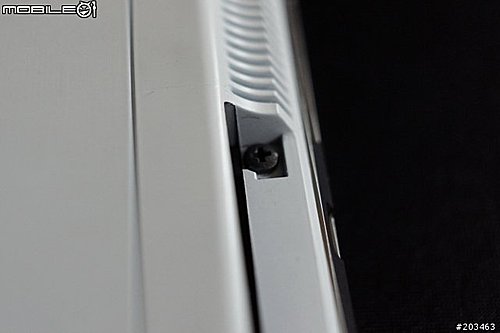

螺絲看你往哪躲

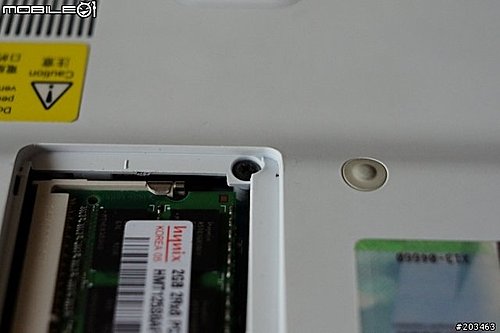

記憶體蓋子裡面也有一顆

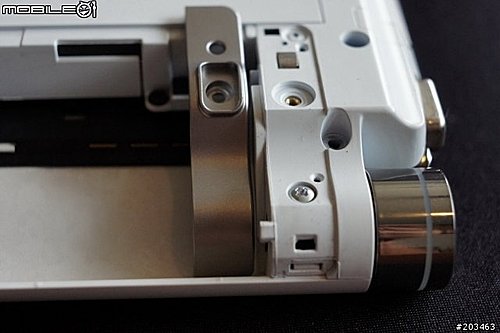

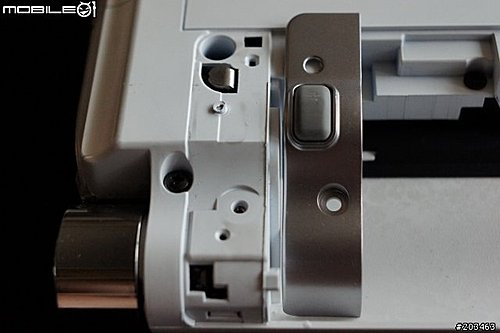

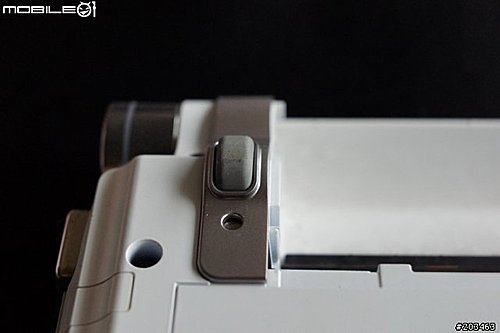

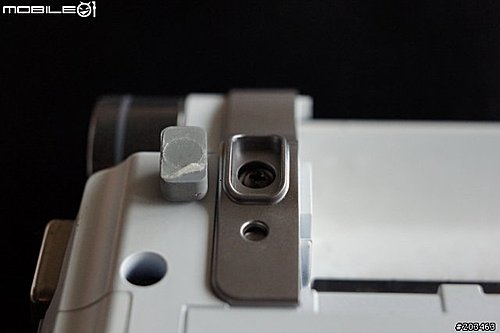

後左右腳墊螺絲拆下後要拔開,裡面有螺絲也要拆掉

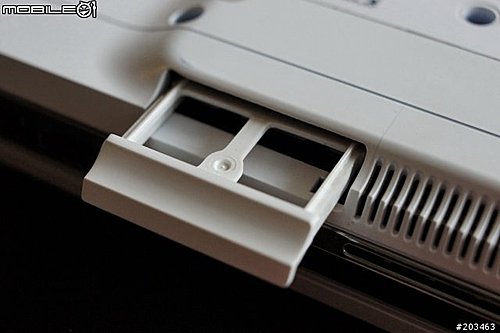

PCI-E 假卡內也有
就是這一顆

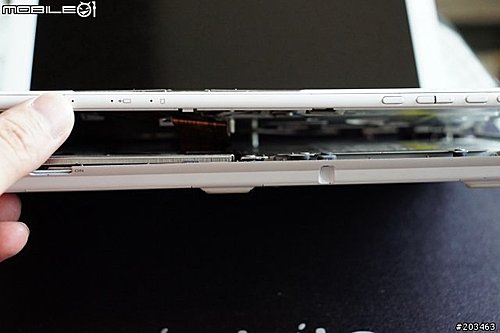

通通拔開後上蓋就可以拉起來了

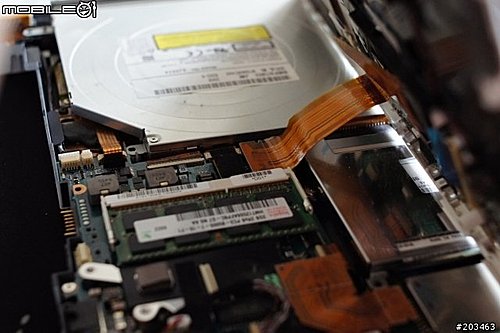

要小心喔,裡面有一條排線
就是這一條,輕輕拔起

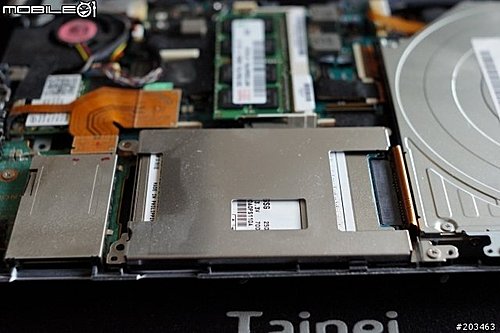

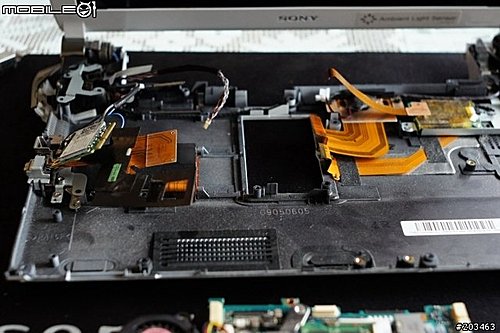

看到硬碟了,這裡就不用小弟教學了吧
既然拆開就順便清一下風扇,換一下散熱膏吧

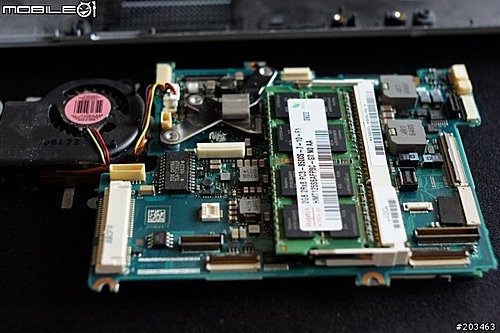

TT的主板,好可愛

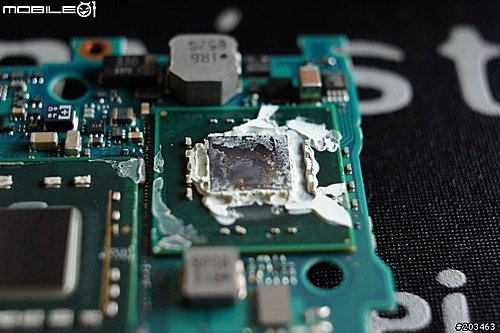

CPU的散熱膏都乾掉了
老化的散熱膏

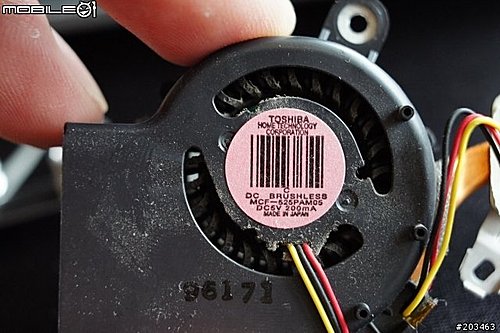

積滿灰塵的風扇
